SM-25,30,35,40,51
SM-7105, 7110,7120

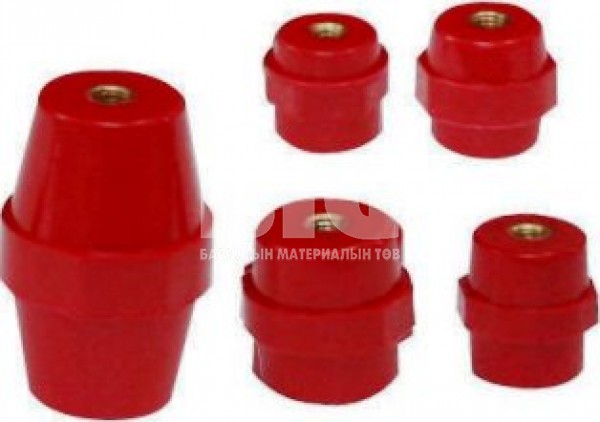

Тусгаарлагч SM
SM төрлийн цахилгаан тусгаарлагчийг цахилгаан бамбай болон хайрцган доторх бүтцийн гол хэсэгт одоогийн дамжуулагч дугуйг тусгаарлах, хатуу бэхлэхэд ашигладаг бөгөөд дараа нь бамбай дотор цахилгаан түгээх зориулалттай цахилгаан дамжуулагчийг холбодог.
Техникийн үзүүлэлтүүд
Тусгаарлагчийн бие нь эрдэс нэмэлтийг ашиглан нүүрстөрөгч ба цахиур дээр суурилсан органик материалаар хийгдсэн байдаг. SM тусгаарлагчийн хэвийн ажиллах нөхцөл нь:
- орчны температур -60 ° С-аас + 60 ° С хүртэл;
- далайн түвшнээс дээш өндөр - 2000 м-ээс ихгүй;
- харьцангуй чийгшлийн дундаж утга 15% С-ийн температурт 75% байна; харьцангуй чийгшлийн хамгийн их утга 40% С-ийн температурт 90% байна;
- орчны агаар нь түрэмгий эсвэл шатамхай хий, түүнчлэн давсны утаа агуулж болохгүй.
SM цахилгаан тусгаарлагч нь ГОСТ 12.2.007.0 стандартын дагуу аюулгүй байдлын шаардлагыг хангаж байгаа бөгөөд дор хаяж 1 хамгаалалтын анги бүхий унтраалга эсвэл унтраалга хавтан дээр суурилуулсан байх ёстой.
| Төрөл | Үнэлгээтэй үйл ажиллагааны хүчдэл, үгүй биш илүү, V |
Аянгын импульс хүчдэлийг тэсвэрлэдэг , кВ-ээс хэтрэхгүй |
Механик сүйрлийн хүчин * | Масс g | |
| Гулзайлтын механик сүйрлийн хүч , кН-ээс хэтрэхгүй |
Механик эвдрэх момент, байхгүй, кН-м |
||||
| SM25 | 1000 | 6 | 6 | 0.2 | 30 |
| СМ30 | 8 | 8 | 0.3 | 46 | |
| SM35 | 10 | 10 | 0.6 | 58 | |
| SM40 | 12 | 10 | 0.6 | 88 | |
| SM45 | 14 | 10 | 0.6 | 77 | |
| SM51 | 15 | 20 | 0.8 | 88 | |
| SM60 | 20 | 20 | 0.8 | 187 | |
| SM76 | 25 | 30 | 0.8 | 250 | |
* Механик сүйрлийн хүч - тусгаарлагч нь механик гэмтэл, устгалгүйгээр тэсвэрлэх ёстой гулзайлт, нугалах, шахах эсвэл суналтын хүчний хэвийн хэмжээ.
